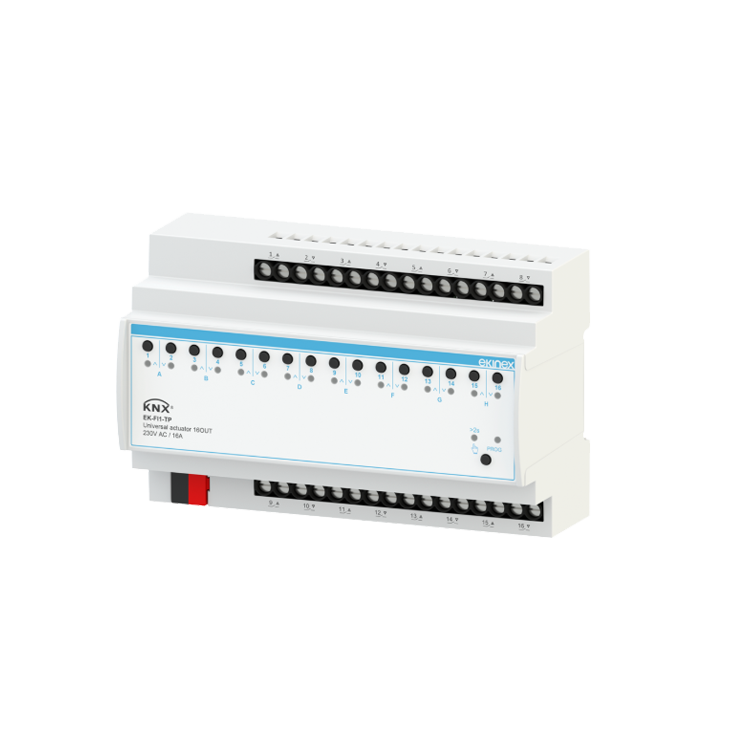

Ekinex ÆVO KNX Universal Actuator 16 Εξόδων Ρελέ 16 A
Το Ekinex EK-FI1-TP της σειράς ÆVO είναι ένας πολυλειτουργικός KNX ενεργοποιητής 16 εξόδων για τον έλεγχο φωτισμού, ηλεκτρικών βαλβίδων, ρολών, περσίδων, τεντών, παραθύρων και άλλων ηλεκτρικών φορτίων.
Διαθέτει δεκαέξι ανεξάρτητες εξόδους με bistable ρελέ, επαφές ελεύθερες δυναμικού και ονομαστικό ρεύμα έως 16 A. Οι έξοδοι μπορούν να λειτουργήσουν ανεξάρτητα για τον έλεγχο έως δεκαέξι φορτίων ή να συνδυαστούν σε ζεύγη για τη διαχείριση έως οκτώ μηχανοκίνητων μηχανισμών.
Για εφαρμογές ρολών και σκιάστρων υποστηρίζονται πλήρης και ενδιάμεση διαδρομή, καθορισμός θέσης από 0 έως 100%, έλεγχος της γωνίας περσίδων, σενάρια και αυτόματη προστασία από ήλιο, άνεμο, βροχή και παγετό.
Η συσκευή υποστηρίζει χρονικές καθυστερήσεις, λειτουργία κλιμακοστασίου, μπλοκάρισμα, εξαναγκασμένη λειτουργία, σενάρια, λογικές λειτουργίες και μέτρηση ωρών λειτουργίας και κατανάλωσης.
Στην πρόσοψη υπάρχουν πλήκτρα χειροκίνητου χειρισμού και LED κατάστασης για κάθε έξοδο. Η μονάδα τροφοδοτείται αποκλειστικά από το KNX bus, χωρίς βοηθητικό τροφοδοτικό, και τοποθετείται σε ράγα DIN καταλαμβάνοντας οκτώ μονάδες πλάτους.
Brand
Manuals Download
- Κωδικός: EK-FI1-TP
- Σειρά: Ekinex ÆVO
- Τροφοδοσία: 21–30 V DC μέσω KNX bus
- Βοηθητική τροφοδοσία: δεν απαιτείται
- Κατανάλωση αναμονής: 10 mA στα 30 V DC
- Κατανάλωση κατά την κίνηση των ρελέ: 32 mA
- Κατανάλωση κατά την εκκίνηση: έως 54 mA στα 30 V DC
- Έξοδοι: 16 bistable ρελέ
- Επαφές: ελεύθερες δυναμικού
- Σύνδεση φορτίων: βιδωτοί ακροδέκτες έως 4 mm²
- Τοποθέτηση: ράγα DIN 35 mm
- Πλάτος: 8 μονάδες DIN – 144 mm
- Διαστάσεις: 143 × 90 × 63 mm
- Βάρος: 505 g
- Βαθμός προστασίας: IP20
- Θερμοκρασία λειτουργίας: −5 έως +45°C
- Παραμετροποίηση: ETS5 ή νεότερο
Έξοδοι
Η συσκευή διαθέτει 16 ανεξάρτητες εξόδους με bistable ρελέ, προεπαφή βολφραμίου και επαφές ελεύθερες δυναμικού. Τα bistable ρελέ διατηρούν την τελευταία κατάσταση μεταγωγής ακόμη και όταν χαθεί η τροφοδοσία του KNX bus.
Οι έξοδοι μπορούν να διαμορφωθούν για:
- έως 16 κυκλώματα φωτισμού,
- έως 16 ηλεκτρικές βαλβίδες ή άλλα φορτία On/Off,
- έως 8 μοτέρ ρολών, περσίδων ή τεντών,
- έως 8 μηχανοκίνητες τρίοδες βαλβίδες,
- συνδυασμό ανεξάρτητων φορτίων και κινητήρων.
Ηλεκτρικά χαρακτηριστικά εξόδων
- Ονομαστικό ρεύμα ανά έξοδο: 16(6) A στα 250 V AC
- Ωμικό φορτίο: έως 4.000 W ανά έξοδο
- Επαγωγικό φορτίο: έως 1.500 VA ανά έξοδο
- Φορτία LED 90–230 V AC: έως 400 W ανά έξοδο
- Φορτία DC: έως 7 A στα 30 V DC / 210 W
- Μέγιστο συνολικό ρεύμα συσκευής: 96 A
- Μέγιστο χωρητικό φορτίο: 200 μF
- Μέγιστο ρεύμα εκκίνησης: 800 A για 200 μs ή 165 A για 20 ms
- Δυνατότητα σύνδεσης διαφορετικών φάσεων σε γειτονικές εξόδους.
Η συσκευή δεν διαθέτει ενσωματωμένη προστασία από βραχυκύκλωμα ή υπερφόρτωση. Απαιτούνται κατάλληλες εξωτερικές ασφάλειες ή μικροαυτόματοι στον ηλεκτρικό πίνακα.
Λειτουργίες φωτισμού και φορτίων
Κάθε έξοδος μπορεί να παραμετροποιηθεί μέσω ETS ως ανεξάρτητη έξοδος ή να αντιγράφει τη λειτουργία άλλης εξόδου. Υποστηρίζονται:
- λειτουργία κανονικά ανοικτής ή κανονικά κλειστής επαφής,
- καθυστέρηση ενεργοποίησης και απενεργοποίησης,
- λειτουργία φωτισμού κλιμακοστασίου με προειδοποίηση,
- μπλοκάρισμα και εξαναγκασμένη λειτουργία,
- ανάκληση και αποθήκευση σεναρίων,
- μέτρηση ωρών λειτουργίας,
- υπολογισμός κατανάλωσης ενέργειας,
- έως 8 λογικές, συγκριτικές και αριθμητικές λειτουργίες.
