Ελεγκτής DMX & RDM 4 καναλιών σταθερής τάσης με λειτουργίες Αποκωδικοποιητή & Master

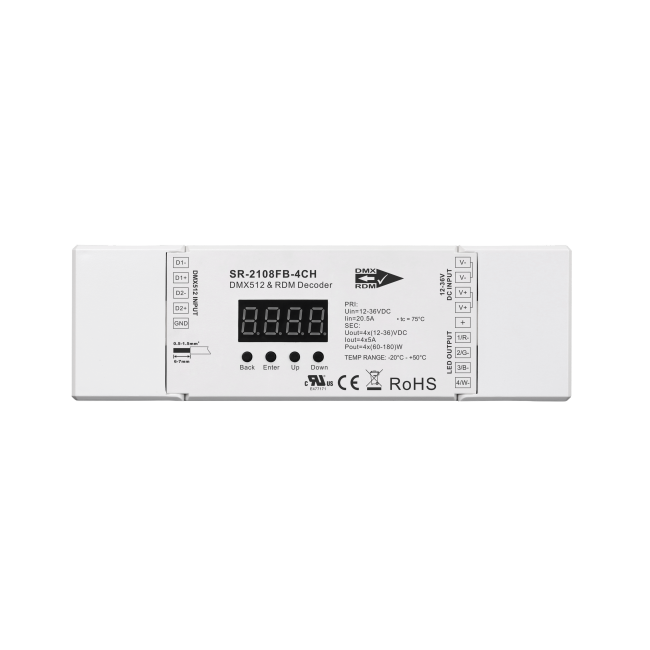

Το SR-2108FB-4CH είναι ένας ελεγκτής DMX & RDM σταθερής τάσης 4 καναλιών που υποστηρίζει πραγματική ανάλυση PWM 16 bit. Ο ελεγκτής DMX έχει σχεδιαστεί τόσο με λειτουργία master όσο και με λειτουργία slave, οι οποίες είναι εύκολες στην εναλλαγή. Διαθέτει πλήρη υποστήριξη στα πιο πρόσφατα πρωτόκολλα DMX512, DMX512(1990), DMX512-A και RDM V1.0 (E1.20-2006 ESTA Standard). Ο αποκωδικοποιητής DMX έχει σχεδιαστεί με 4 κανάλια, έξοδο σταθερής τάσης 5A ανά κανάλι και διατίθεται σε 12VDC, 24VDC και 36VDC. Ο ελεγκτής DMX έχει σχεδιαστεί με ακροδέκτες εύκολης καλωδίωσης που δεν απαιτούν βίδες.

Η λειτουργία αμφίδρομης επικοινωνίας RDM επιτρέπει στην κύρια κονσόλα DMX512 να ανιχνεύει και να εμφανίζει πληροφορίες αποκωδικοποιητή και να ορίζει διεύθυνση DMX. Ενώ βρίσκεστε σε λειτουργία αποκωδικοποιητή, μπορείτε να ρυθμίσετε μια ποικιλία λειτουργιών μέσω της οθόνης και των κουμπιών, όπως η διεύθυνση DMX, η ποσότητα καναλιού εξόδου, η ανάλυση εξόδου PWM (8 bit ή 16 bit), η συχνότητα εξόδου PWM, η τιμή της καμπύλης ρύθμισης φωτεινότητας GAMMA και η λειτουργία αποκωδικοποίησης DMX.

Υπάρχουν συνολικά 4 κανάλια εξόδου PWM με κοινή άνοδο και η ποσότητα καναλιού DMX μπορεί να ρυθμιστεί από 1CH έως 4CH. Η διεύθυνση DMX μπορεί να ρυθμιστεί και να εμφανιστεί μέσω της οθόνης. Διατίθεται και μπορεί να αλλάξει ανάλυση εξόδου PWM υψηλής συχνότητας 16bit και χαμηλής συχνότητας 8bit, και η προεπιλεγμένη ρύθμιση είναι 16bit. 10 επίπεδα συχνότητας εξόδου PWM είναι προαιρετικά από 500Hz-30kHz, η προεπιλεγμένη ρύθμιση είναι 1kHz. Η τιμή της καμπύλης ρύθμισης φωτεινότητας ακτίνων γάμμα είναι ρυθμιζόμενη από 0,1-9,9, και η λογαριθμική ρύθμιση και η γραμμική ρύθμιση είναι προαιρετικές. Οι λειτουργίες αποκωδικοποίησης DMX είναι προαιρετικές και επιτρέπουν την προσαρμογή της φωτεινότητας κάθε καναλιού εξόδου, της κύριας φωτεινότητας όλων των καναλιών εξόδου και των εφέ strobe, και η προεπιλεγμένη λειτουργία είναι dp1.1.

Ενώ βρίσκεται σε λειτουργία master, ο ελεγκτής DMX512 μπορεί να ελέγξει τον φωτισμό RGB LED με 8 επίπεδα ρύθμισης φωτεινότητας, 32 ενσωματωμένα προγράμματα για στατικά χρώματα RGB ή δυναμικά μοτίβα αλλαγής χρώματος και 16 επίπεδα ρύθμισης ταχύτητας αλλαγής. Επίσης, μπορεί να ελέγξει τη θερμοκρασία χρώματος του φωτισμού LED διπλού χρώματος CW και WW.
