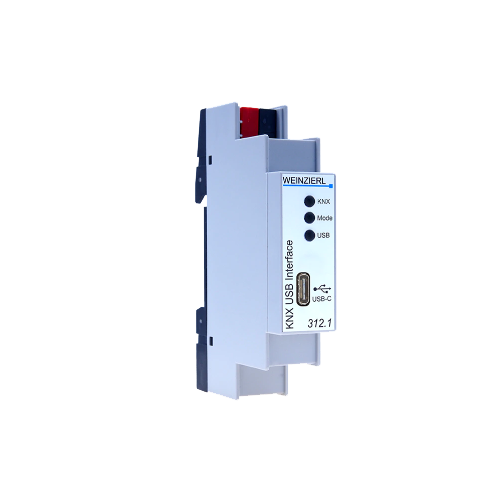

KNX USB Interface 312.1
Μηχανικά δεδομένα
- Στέγαση: πλαστικό
- Συσκευή τοποθετημένη σε ράγα DIN, πλάτος: 1 TE
Δείκτες
- LED (πολύχρωμο) για USB
- LED (πολύχρωμη) για την κατάσταση λειτουργίας
- LED (πολύχρωμο) για KNX
ΚΝΧ
- Μέτριο TP
- Υποστήριξη KNX Long Frames
- Διακομιστής αντικειμένων: BAOS V2
- Μοντέλο συσκευής: Σύστημα Β
Τροφοδοτικό
- USB < 15 mA
- KNX < 3mA
Συνδέσεις
- Σύνδεσμος KNX
- Υποδοχή USB τύπου C
Αρμονία
- ETS (Λογισμικό Εργαλείων Μηχανικής) ETS3 ή νεότερη έκδοση
- Οδηγός Falcon (KNX Association)
- kDriveExpress (Weinzierl)
Description
Η διεπαφή USB KNX 312.1 είναι μια διεπαφή δεδομένων μεταξύ ενός υπολογιστή ή φορητού υπολογιστή και του διαύλου εγκατάστασης KNX.
Η συσκευή μπορεί να χρησιμοποιηθεί ως διεπαφή προγραμματισμού για το λογισμικό ETS® και υποστηρίζει μεγάλα πλαίσια KNX. Τα μεγάλα τηλεγραφήματα επιτρέπουν ταχύτερη λήψη σε συσκευές που υποστηρίζουν αυτά τα τηλεγραφήματα και είναι απαραίτητο για την ασφάλεια KNX .
Οι λυχνίες LED στη συσκευή υποδεικνύουν την κατάσταση λειτουργίας και τα σφάλματα επικοινωνίας στο δίαυλο. Η υποδοχή USB (USB C) είναι γαλβανικά απομονωμένη από το δίαυλο KNX.
Σημειώσεις για προγραμματιστές:
Η επικοινωνία KNX USB βασίζεται σε κωδικοποίηση τηλεγραφημάτων HID και cEMI σύμφωνα με τις προδιαγραφές KNX. Για την ενσωμάτωση της διεπαφής KNX USB σε εφαρμογές που εκτελούνται σε Windows ή Linux, διατίθεται το SDK kDrive για πολλαπλές πλατφόρμες από την Weinzierl.
Εκτός από τη διεπαφή τηλεγραφήματος μέσω cEMI, η διεπαφή USB KNX 312.1 περιλαμβάνει ένα πλήρες KNX Stack με αντικείμενα επικοινωνίας και πρωτόκολλο BAOS V2 . Έτσι, η συσκευή προσφέρει τη δυνατότητα επέκτασης συσκευών με σύνδεση USB (π.χ. πλακέτες με ενσωματωμένο Linux) σε πλήρεις συσκευές KNX, οι οποίες μπορούν ακόμη και να προγραμματιστούν με το ETS.
Για περισσότερες πληροφορίες σχετικά με αυτήν τη λύση και τα διαθέσιμα SDK, επικοινωνήστε με την WEINZIERL.
