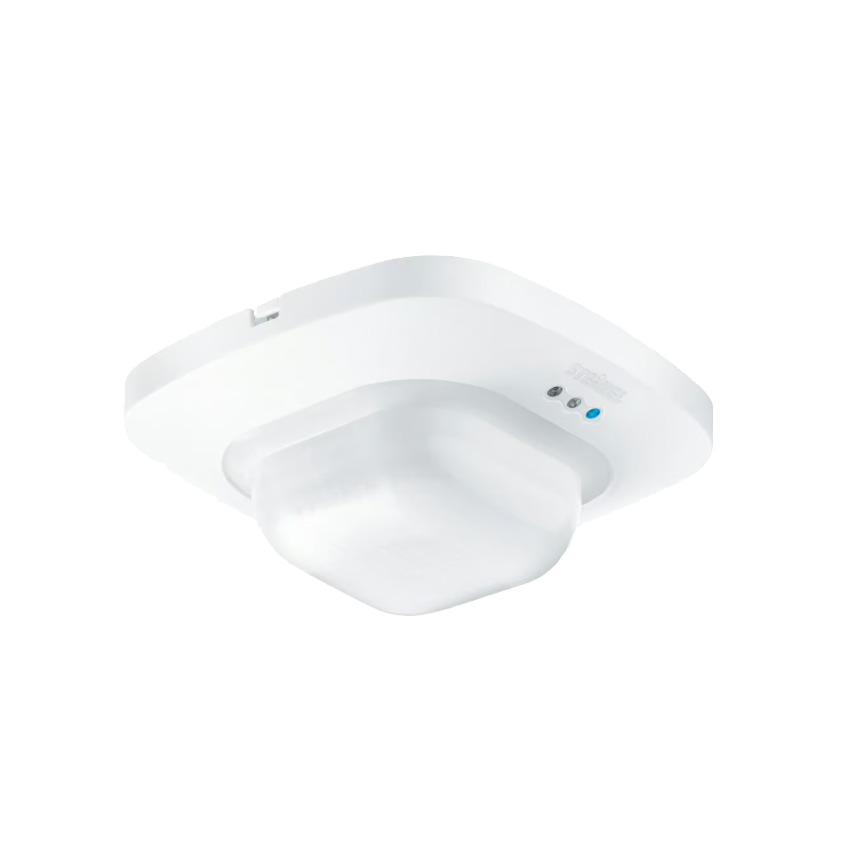

Το STEINEL IR Quattro 8m KNX 058487 είναι ένας υψηλής ακρίβειας KNX PIR αισθητήρας παρουσίας 360° για μικρούς και μεσαίους εσωτερικούς χώρους. Διαθέτει 1.760 ζώνες ανίχνευσης, τετραγωνική ζώνη πραγματικής παρουσίας 4×4m, radial κάλυψη 5×5m και tangential ανίχνευση έως 7×7m. Προσφέρει 4 κανάλια φωτισμού, HVAC και Presence outputs, Constant Lighting Control, Basic Light, Day/Night και Logic functions, ενώ τροφοδοτείται αποκλειστικά από το KNX Bus.

SKU: EAN 4007841058487 Categories: , , ,

Brand

Manuals Download

Τεχνικά χαρακτηριστικά
  • Επαγγελματικός KNX αισθητήρας παρουσίας για εσωτερικούς χώρους.
  • Τεχνολογία ανίχνευσης PIR – Passive Infrared με ενσωματωμένη μέτρηση φωτεινότητας.
  • Κωδικός STEINEL: 058487.
  • EAN: 4007841058487.
  • Γωνία ανίχνευσης 360°.
  • Γωνία ανοίγματος 100°.
  • Διαθέτει 1.760 switching zones, για υψηλή ακρίβεια ανίχνευσης ακόμη και μικρών κινήσεων.
  • Χαρακτηριστική τετραγωνική περιοχή ανίχνευσης, που διευκολύνει τον ακριβή σχεδιασμό κάλυψης ενός χώρου.
  • Περιοχή ακριβούς παρουσίας:
    • 4 × 4m
    • 16m².
  • Radial detection:
    • 5 × 5m
    • 25m².
  • Tangential detection:
    • 7 × 7m
    • 49m².

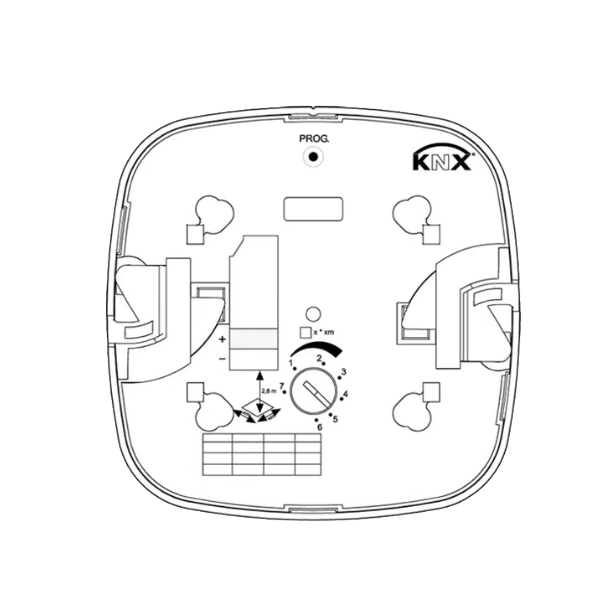

  • Η περιοχή παρουσίας είναι μηχανικά ρυθμιζόμενη, ώστε να προσαρμόζεται στις διαστάσεις του χώρου.
  • Δεν διαθέτει ηλεκτρονική ρύθμιση εμβέλειας.
  • Διαθέτει Sneak-by Guard για καλύτερη ανίχνευση κοντά και ακριβώς κάτω από τον αισθητήρα.
  • Ύψος εγκατάστασης: 2,5–8m.
  • Μέγιστο ύψος: 8m.
  • Βέλτιστο ύψος εγκατάστασης: 2,8m.
  • Ρύθμιση φωτεινότητας: 10–1000 lux.
  • Teach Mode για αποθήκευση επιθυμημένου ορίου φωτεινότητας.
  • Ρυθμιζόμενος χρόνος: 10 sec – 1092 min.
  • Basic Light Level Function.
  • Ρυθμιζόμενο Main Light Level: 0–100%.
  • Υποστηρίζει Constant Lighting Control.

Λειτουργίες KNX

  • 4× Light Outputs
  • HVAC Output
  • Presence Output
  • Light Level Output
  • Photo-cell Controller
  • Constant Lighting Control
  • Basic Light Level
  • Day / Night Function
  • Logic Gate.
  • Υποστηρίζει:
    • Master / Master
    • Master / Slave
      μέσω του KNX Bus.
  • Παραμετροποίηση μέσω ETS, KNX Bus και συμβατών εργαλείων/τηλεχειρισμού STEINEL.

KNX & τροφοδοσία

  • Τροφοδοσία απευθείας από το KNX Bus.
  • Ενσωματωμένος KNX Bus Coupler.
  • Ονομαστικό ρεύμα: 10mA.
  • KNX Medium: TP 256.
  • KNX Secure: Όχι.
  • Δεν συνδέεται σε 230V AC. Η STEINEL αναφέρει ρητά ότι η συγκεκριμένη έκδοση προορίζεται για σύνδεση σε extra-low-voltage / KNX bus.

Κατασκευή & εγκατάσταση

  • Τοποθέτηση: οροφή.
  • Έκδοση: KNX – Concealed Wiring.
  • Διαστάσεις: 75 × 120 × 120mm.
  • Καθαρό βάρος: περίπου 141g.
  • Χρώμα: λευκό RAL 9010.
  • Βαθμός προστασίας: IP20.
  • Θερμοκρασία λειτουργίας: 0°C έως +40°C.
