KNX Multi Ενεργοποιητές 4 Καναλιών 16A με Ρολά, Βαλβίδες και Fan Coil

KNX Multi Ενεργοποιητές 4 Καναλιών 16A με Ρολά, Βαλβίδες και Fan Coil

Περιγραφή προϊόντος

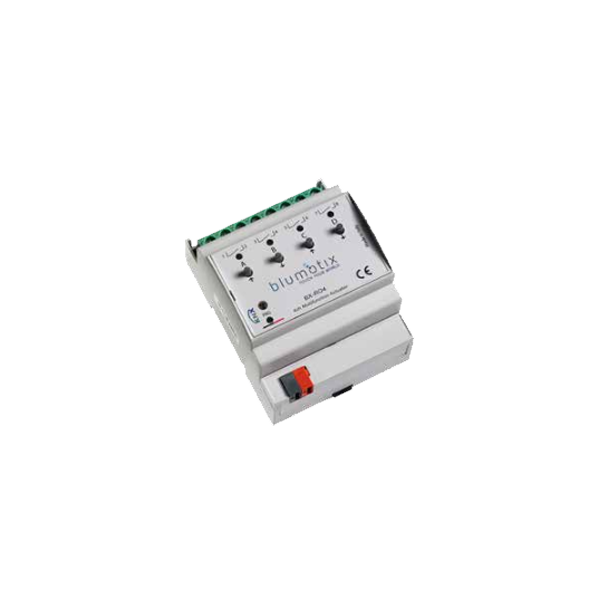

Οι BX-RIO4 και BX-RO4 είναι πολυλειτουργικοί ενεργοποιητές KNX 4 καναλιών για εγκατάσταση σε ράγα DIN, σχεδιασμένοι για την ανεξάρτητη μεταγωγή φορτίων μέσω επαφών ρελέ.

Οι έξοδοι μπορούν να ελεγχθούν μέσω του συστήματος KNX, αλλά και χειροκίνητα από τα πλήκτρα που βρίσκονται στην πρόσοψη της συσκευής. Μία πράσινη ένδειξη LED εμφανίζει την κατάσταση κάθε καναλιού.

Οι συσκευές είναι εξοπλισμένες με δισταθή ρελέ 16A, με τις επαφές να συνδέονται απευθείας στους ακροδέκτες, χωρίς κοινή φάση. Οι βιδωτοί ακροδέκτες δέχονται καλώδια διατομής έως 2,5 mm², ενώ οι επαφές των ρελέ αντέχουν ρεύμα εκκίνησης έως 320A για 2 ms, γεγονός που τις καθιστά κατάλληλες για απαιτητικά φορτία.

Εκτός από βασικές λειτουργίες μεταγωγής, οι συσκευές υποστηρίζουν:

  • ειδοποιήσεις κατάστασης
  • εντολές μπλοκαρίσματος
  • χειροκίνητη παράκαμψη
  • χρονοδιακόπτες και καθυστερήσεις
  • σενάρια
  • έλεγχο ρολών, περσίδων και βαλβίδων

Επιπλέον, διαθέτουν 4 παραμετροποιήσιμες γραμμές, οι οποίες μπορούν να λειτουργούν ως:

  • είσοδοι για ξηρές επαφές
  • έξοδοι για οδήγηση LED
  • ή είσοδοι για αισθητήρια θερμοκρασίας NTC

Χάρη σε αυτή την ευελιξία, μπορούν να δημιουργηθούν πολλοί συνδυασμοί λειτουργιών, βελτιστοποιώντας τη χρήση των εξόδων και επιτρέποντας εφαρμογές κατανεμημένου αυτοματισμού.

Οι συσκευές προγραμματίζονται μέσω του λογισμικού ETS.

SKU: BX-RO4/BX-RIO4 Categories: , , , ,

Brand

Manuals Download

Τεχνικά χαρακτηριστικά
  • Πολυλειτουργικός ενεργοποιητής KNX
  • 4 κανάλια εξόδου ρελέ
  • Ονομαστική τάση επαφών ρελέ: 230V AC, 50/60Hz
  • Ονομαστικό ρεύμα επαφών: 16A
  • Τροφοδοσία μέσω διαύλου KNX, 29V DC SELV
  • Κατανάλωση από τον δίαυλο KNX: max. 12mA
  • Θερμοκρασία λειτουργίας: -5°C έως +45°C
  • Κατάλληλο για χρήση σε εσωτερικούς χώρους
  • Σύνδεση KNX μέσω αποσπώμενου διπολικού ακροδέκτη
  • Διάμετρος ακίδων ακροδέκτη KNX: 0,8mm
  • Ηλεκτρικές συνδέσεις μέσω βιδωτών ακροδεκτών
  • Μέγιστη διατομή καλωδίου: 2,5mm² / AWG10
  • Βαθμός προστασίας: IP20
  • Διαστάσεις: 4 στοιχεία DIN
  • Αντοχή σε ρεύμα εκκίνησης έως 320A / 2ms
  • 4 ελεύθερα παραμετροποιήσιμες γραμμές
  • Δυνατότητα χρήσης των 4 γραμμών ως:
    • είσοδοι ξηρής επαφής
    • έξοδοι LED
    • είσοδοι αισθητηρίων θερμοκρασίας NTC (BX-NTC01)

Λειτουργίες KNX

  • 4 έξοδοι ρελέ για φωτισμό και γενικά φορτία
  • Λειτουργία χρονοδιακόπτη
  • Λειτουργία χειροκίνητης παράκαμψης
  • Λειτουργία μπλοκαρίσματος
  • Καθυστερήσεις ενεργοποίησης / απενεργοποίησης
  • 4 κανάλια για έλεγχο βαλβίδων PWM με λειτουργία anti-blocking
  • 2 κανάλια για έλεγχο ρολών / περσίδων / κουρτινών
  • Έλεγχος Fan Coil για συστήματα 2 σωλήνων με 1 έως 3 ταχύτητες ανάλογα με την παραμετροποίηση
  • 4 ελεύθερα παραμετροποιήσιμες είσοδοι (ξηρή επαφή) ή έξοδοι (LED)
  • Δυνατότητα ρύθμισης των 4 γραμμών ως είσοδοι για αισθητήρια θερμοκρασίας NTC
  • Λογικές λειτουργίες
  • Γενικές λειτουργίες αυτοματισμού
  • Ειδοποιήσεις κατάστασης
  • Σενάρια
