KNX TP Line / Area Coupler & Repeater με Telegram Filtering, Γαλβανική Απομόνωση, 2 DIN

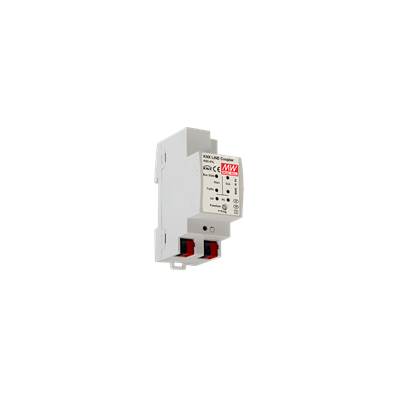

Το MEAN WELL KSC-01L είναι ένας ευέλικτος KNX TP Line / Area Coupler και Line Repeater, σχεδιασμένος για τη διασύνδεση και επέκταση γραμμών σε μεγαλύτερες εγκαταστάσεις KNX. Παρέχει γαλβανική απομόνωση μεταξύ Main Line και Subline, intelligent telegram filtering, υποστήριξη long telegrams και πλήρεις ενδείξεις για bus status, traffic και routing. Μπορεί επίσης να χρησιμοποιηθεί ως repeater για επέκταση μιας KNX γραμμής έως τέσσερα segments. Παραμετροποιείται μέσω ETS, τροφοδοτείται απευθείας από το KNX bus και καταλαμβάνει μόλις 2 DIN modules στον ηλεκτρικό πίνακα
Brand
- KNX TP Line Coupler / Area Coupler / Line Repeater για τη διασύνδεση και επέκταση γραμμών σε εγκαταστάσεις KNX TP. Παρέχει αμφίδρομη επικοινωνία μεταξύ Main Line και Subline, με γαλβανική απομόνωση μεταξύ των δύο τμημάτων.
- Μοντέλο: KSC-01L.
- Μπορεί να λειτουργήσει ως:
- KNX TP Line Coupler, για σύνδεση υπογραμμής με κύρια γραμμή
- KNX TP Area Coupler, για σύνδεση KNX areas μέσω TP Backbone
- KNX TP Line Repeater, για επέκταση μιας γραμμής KNX.
- Σε λειτουργία Coupler διαθέτει Telegram Filtering, ώστε να προωθούνται μόνο τα απαιτούμενα telegrams μεταξύ Main Line και Subline, μειώνοντας το συνολικό bus traffic. Το filtering πραγματοποιείται βάσει της τοπολογίας και των filter tables για Group Addresses.
- Υποστηρίζει Physical Address και Group Address routing με ξεχωριστές ενδείξεις κατάστασης στην πρόσοψη.
- Σε λειτουργία TP Repeater, μεταφέρει τα telegrams χωρίς filtering και προσφέρει γαλβανική απομόνωση μεταξύ των segments.
- Μία KNX TP γραμμή μπορεί να επεκταθεί έως 4 line segments χρησιμοποιώντας 3 KSC-01L ως repeaters. Κάθε segment πρέπει να διαθέτει δικό του KNX bus power supply.
- Υποστηρίζει extended frames / long KNX telegrams έως περίπου 240 bytes APDU, κατάλληλα μεταξύ άλλων για εφαρμογές energy metering και visualization.
- Δυνατότητα επανάληψης telegram σε περίπτωση αποτυχίας μετάδοσης, έως 3 φορές, με παραμετροποίηση μέσω ETS για Physical και Group Telegrams.
- Διαθέτει Manual Function, μέσω του πλήκτρου στην πρόσοψη, για προσωρινή απενεργοποίηση του telegram filtering κατά το commissioning και troubleshooting, χωρίς να απαιτείται νέο ETS download. Μετά το καθορισμένο χρονικό διάστημα το filtering ενεργοποιείται ξανά αυτόματα.
- Διαθέτει λειτουργίες diagnostics και παρακολούθησης του traffic της υπογραμμής.
- Πολλαπλές LED ενδείξεις στην πρόσοψη για:
- Bus State – Main Line
- Bus State – Subline
- Traffic – Main Line
- Traffic – Subline
- GA – Group Address Routing
- PA – Physical Address Routing
- Programming Mode.
- Διαθέτει Function Button για manual λειτουργίες και Program Button για commissioning / ανάθεση physical address.
- Παραμετροποίηση μέσω ETS. Η βάση δεδομένων του KSC-01L υποστηρίζεται από ETS4 και νεότερες εκδόσεις.
- Εργοστασιακή physical address: 15.15.0.
- Τροφοδοσία από το KNX TP Bus: 21–30 V DC SELV.
- Κατανάλωση ρεύματος: <10 mA.
- Σύνδεση Main Line και Subline με ξεχωριστούς KNX TP red/black bus connectors, για μονόκλωνους αγωγούς Ø 0,6–0,8 mm.
- Εγκατάσταση σε ράγα DIN 35 mm (TH35) σύμφωνα με IEC 60715.
- Πλάτος: 2 DIN modules / 36 mm.
- Διαστάσεις: 36 × 90 × 71 mm (Π×Υ×Β).
- Βάθος εγκατάστασης: 64 mm.
- Βάρος: περίπου 66 g.
- Βαθμός προστασίας: IP20 κατά IEC 60529.
- Protection Class: Class III.
- Pollution Degree: 2.
- Θερμοκρασία λειτουργίας: -5 °C έως +45 °C.
- Θερμοκρασία αποθήκευσης: -20 °C έως +60 °C.
- Σχετική υγρασία: 5–93%, χωρίς συμπύκνωση.
- KNX Certified σύμφωνα με ISO/IEC 14543-3 και με CE Marking.
- 3 χρόνια εγγύηση κατασκευαστή
