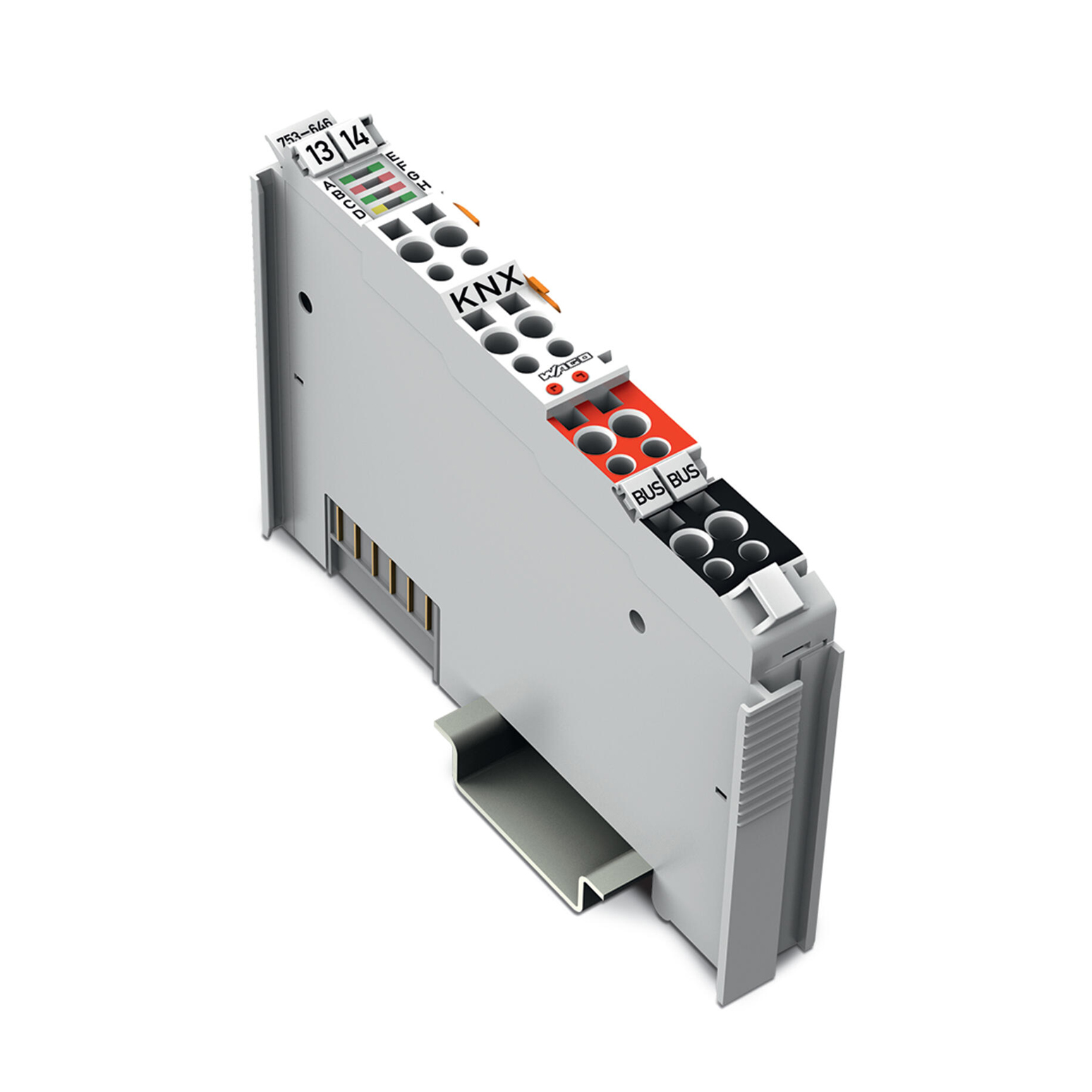

KNX/EIB/TP1 Interface Module για WAGO I/O System 750/753 με Device & KNXnet/IP Router Mode
Το WAGO 753-646 KNX/EIB/TP1 Interface είναι μια μονάδα επικοινωνίας που ενσωματώνει το KNX TP1 στο WAGO I/O System 750/753. Σε Device Mode επιτρέπει σε προγραμματιζόμενους WAGO controllers να ανταλλάσσουν δεδομένα με το KNX μέσω έως 253 communication objects, ενώ σε συνδυασμό με τον WAGO 750-889 KNX IP Controller μπορεί να λειτουργήσει αυτόματα ως KNXnet/IP Router. Αποτελεί ιδανική επιλογή για εφαρμογές όπου απαιτείται διασύνδεση του KNX με PLC, I/O modules και πιο σύνθετους αυτοματισμούς κτιρίων
Brand
Manuals Download
- Μονάδα KNX/EIB/TP1 Interface για σύνδεση του WAGO I/O System 750/753 με δίκτυο KNX TP1.
- Κωδικός προϊόντος: 753-646.
- Υποστηρίζει δύο τρόπους λειτουργίας:
- Device Mode
- Router Mode.
- Σε Device Mode, επιτρέπει τη σύνδεση προγραμματιζόμενων WAGO controllers αυτοματισμού κτιρίων σε δίκτυο KNX/TP1.
- Στο KNX εμφανίζεται ως τυπική συσκευή KNX και η αντιστοίχιση των δεδομένων με Group Addresses γίνεται μέσω ETS και του αντίστοιχου WAGO plug-in.
- Υποστηρίζει έως 253 KNX Communication Objects.
- Υποστηρίζει έως 254 Group Addresses και 254 Associations.
- Υποστηρίζει οποιοδήποτε KNX Data Point Type (DPT) στα communication objects.
- Σε συνδυασμό με τον WAGO KNX IP Controller 750-889 ή 750-849, η πρώτη μονάδα 753-646 λειτουργεί αυτόματα ως KNXnet/IP Router.
- Στη λειτουργία Router δεν απαιτείται ξεχωριστό application program για τη λειτουργία του KNXnet/IP Router.
- Πρόσθετες μονάδες 753-646 στον ίδιο KNX IP Controller μπορούν να χρησιμοποιηθούν σε Device Mode.
- KNX/TP1 Bus specification: 1.0.
- Ταχύτητα επικοινωνίας KNX: 9,6 kBd.
- Data width: 24 bytes.
- Τυπική κατανάλωση από το KNX: 5 mA.
- Το KNX τμήμα τροφοδοτείται μέσω εξωτερικού KNX power supply.
- Τροφοδοσία συστήματος: 5 V DC μέσω των εσωτερικών data contacts του WAGO I/O System.
- Κατανάλωση από την τροφοδοσία συστήματος 5 V: 25 mA.
- Ηλεκτρική απομόνωση: 2,5 kV RMS.
- Προηγμένα διαγνωστικά μέσω του function block FbKNX_Master_646 σε Device Mode.

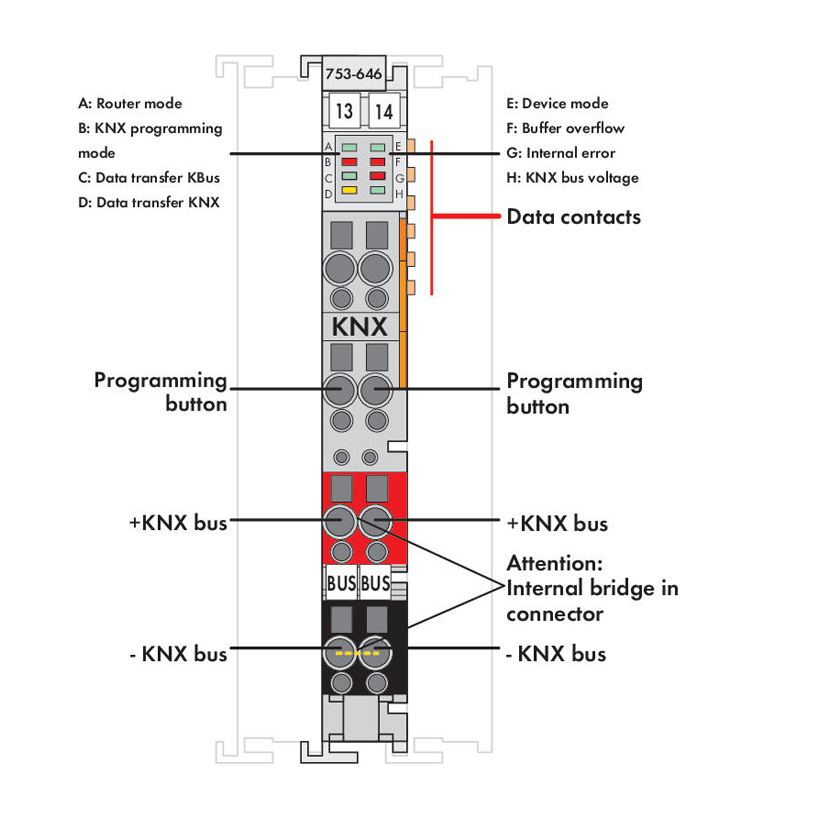

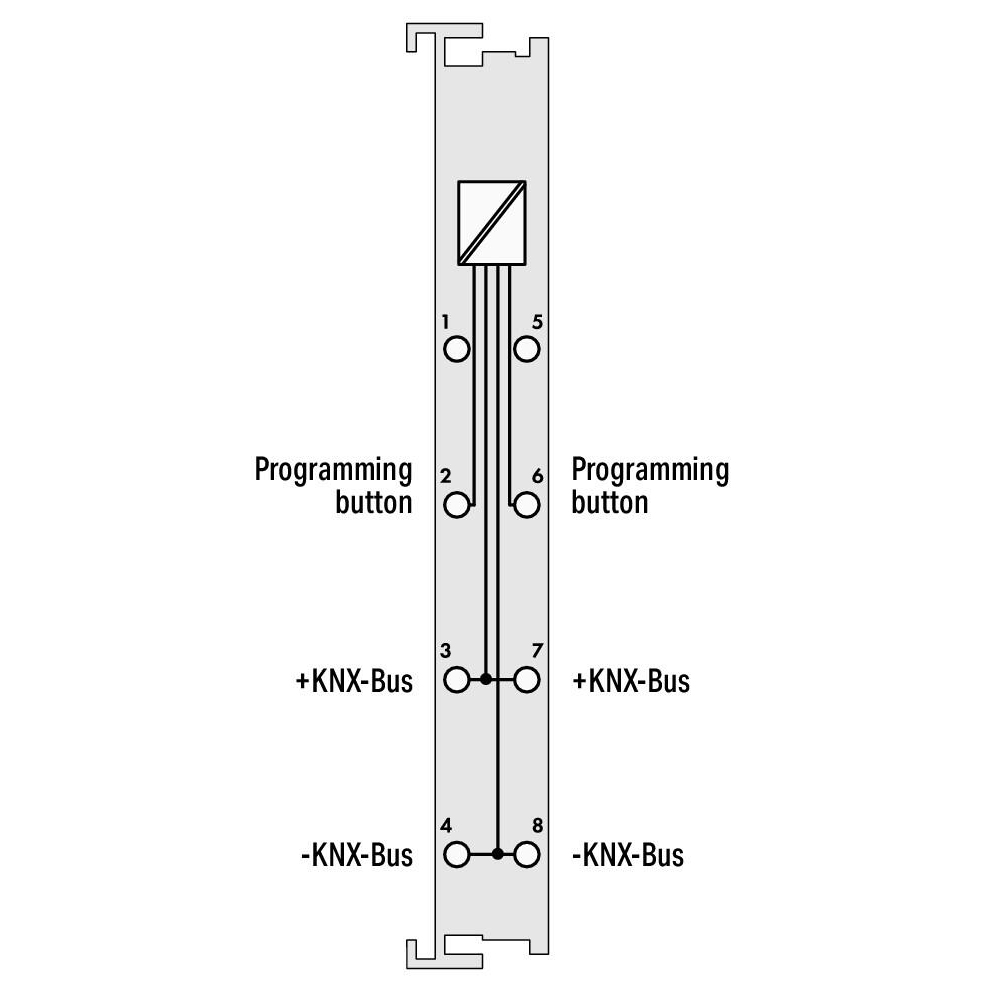

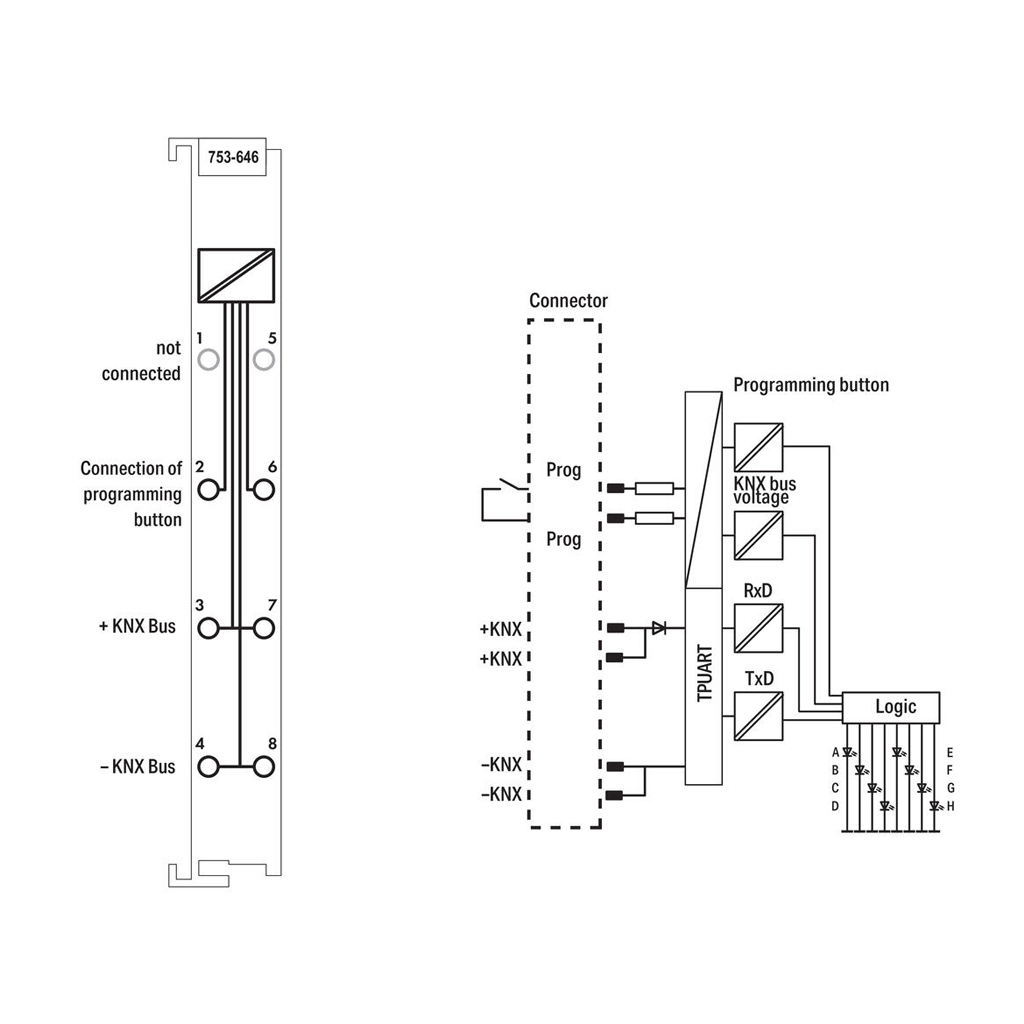

- Σύνδεση μέσω 8 × CAGE CLAMP® ακροδεκτών.
- Υποστηριζόμενη διατομή αγωγών: 0,08–2,5 mm².

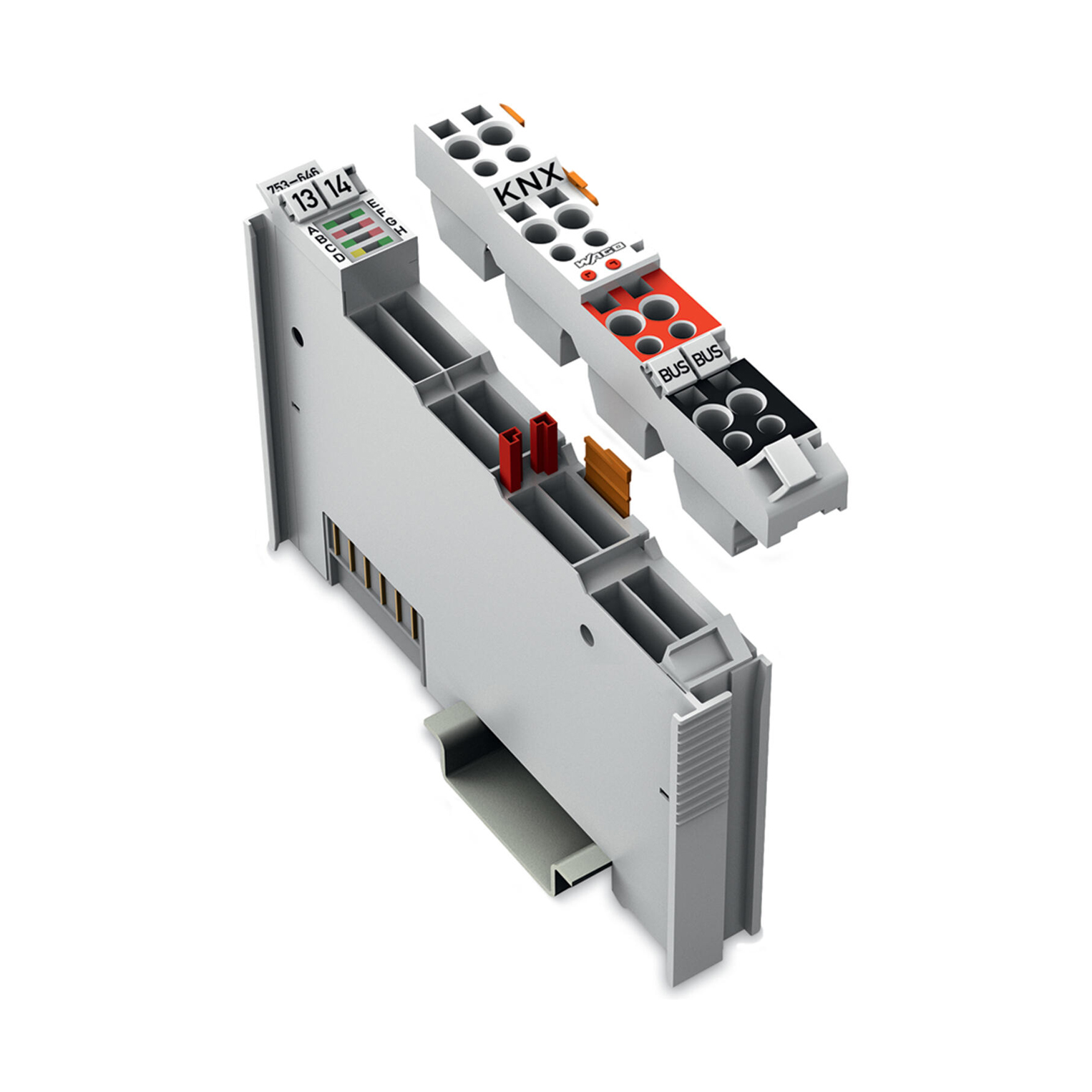

- Περιλαμβάνεται αποσπώμενος connector σειράς WAGO 753.
- Τοποθέτηση σε ράγα DIN 35 mm ως μέρος του WAGO I/O System.
- Διαστάσεις: 12 × 100 × 69 mm.
- Βάρος: περίπου 55,9 g.
- Βαθμός προστασίας: IP20.
- Θερμοκρασία λειτουργίας: 0 έως +55 °C.
- GTIN: 4045454778033.
