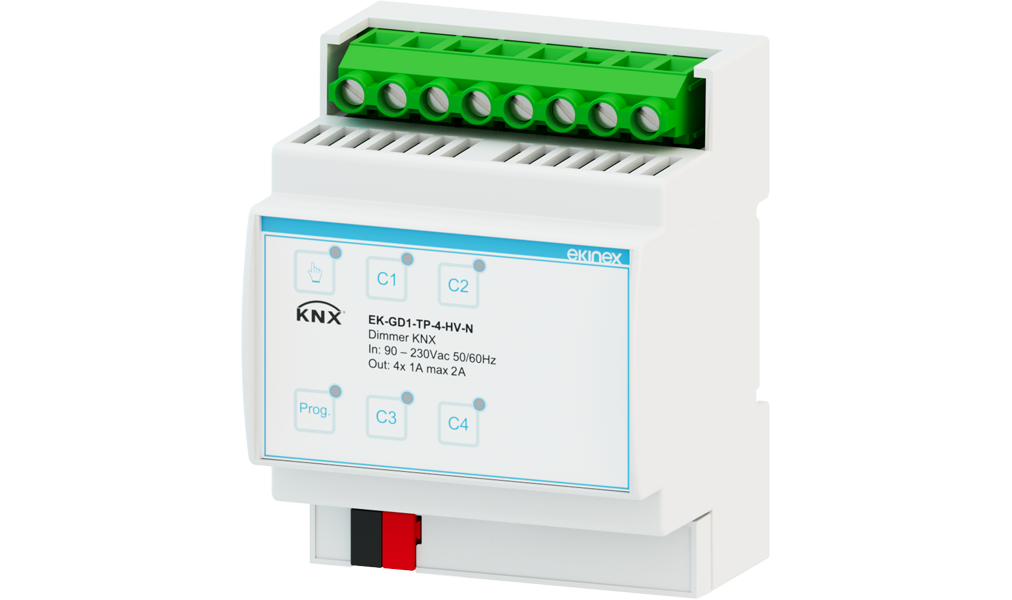

KNX dimmer 90-230V~50/60Hz 4 channels with common neutral
Περιγραφή
Συσκευή διαύλου KNX με λειτουργία dimmer διακοπής φάσης 4 καναλιών για ελαφριά φορτία, με τάση τροφοδοσίας 90-230 Vac στα 50/60 Hz. Για χρήση σε συστήματα αυτοματισμού κατοικιών και κτιρίων προτύπου KNX. Κατάλληλο για την απλοποίηση της σύνδεσης φορτίων.
Τεχνικά δεδομένα
Είσοδοι
- Τάση τροφοδοσίας: 90-230 Vac 50/60 Hz
- Μέγιστο ρεύμα εισόδου: 2 A
Έξοδοι
- Τάση τροφοδοσίας: 90-230 Vac 50/60 Hz
- Ισχύς εξόδου ανά κανάλι: 110 W @110 Vac, 220 W @220 Vac, 230 W @230 Vac
- Ελάχιστη ισχύς φορτίου: 1 W ανά κανάλι
- Μέγιστο ρεύμα ανά έξοδο: 1 A ανά κανάλι
- Μέγιστο συνολικό ρεύμα: 2 A
- Ακροδέκτες: ακροδέκτες βίδας (μέγιστο 4 mm2)
Σκίαση
- Λειτουργίες ρύθμισης φωτεινότητας : Trailing Edge, Leading Edge (επιλέξιμο και μέσω ETS) και AI Edge (βελτιστοποιημένο για ταινίες LED 230 Vac)
- Εύρος ρύθμισης φωτεινότητας: 1-100%.
ΣΗΜΕΙΩΣΕΙΣ
Τα φορτία που μπορούν να χρησιμοποιηθούν με τον ροοστάτη είναι: λαμπτήρες πυρακτώσεως, λαμπτήρες αλογόνου τάσης δικτύου, λαμπτήρες LED με δυνατότητα ρύθμισης τάσης δικτύου, ταινίες LED με δυνατότητα ρύθμισης τάσης δικτύου, τροφοδοτικά μεταγωγής για ροοστάτες LED με δυνατότητα ρύθμισης φάσης. Ο ροοστάτης διακόπτει τη φάση σε λειτουργία “trailing edge”.
Description
Λειτουργίες / Χαρακτηριστικά
- Θερμοκρασία λειτουργίας: 20 °C … + 40 °C
- Θερμοκρασία αποθήκευσης: 40 °C … + 60 °C
- Θερμοκρασία μεταφοράς: 40 °C … + 60 °C
- Μέγιστη ονομαστική θερμοκρασία περιβλήματος (tc): 80 °C
- Σχετική υγρασία: 91% χωρίς συμπύκνωση
- Βαθμός προστασίας: IP00 (IP20 σε κουτί διακλάδωσης ή πίνακα διανομής)
- Καλωδίωση τροφοδοσίας και φορτίου: 1,5 mm2 (μονό καλώδιο) 2,5 mm2 (κλωνό καλώδιο), 16 έως 13 AWG
- Καλωδίωση διαύλου KNX: 0,26 έως 0,5 mm2 – 23 έως 20 AWG
- Απογύμνωση: 5,0 6,0 mm
- Πλαστικό περίβλημα
- 4 φωτιστικό τοποθετημένο σε πάνελ UM
- Βάρος: 200 γρ.
- Διαστάσεις (ΜxΥxΠ): 71 x 91 x 62 χιλ.
Λειτουργικότητα
- Έλεγχος ON/OFF και ρύθμιση έντασης μεμονωμένων ή ομαδοποιημένων φωτιστικών
- Χρόνος ενεργοποίησης και απενεργοποίησης fade, ελάχιστο και μέγιστο επίπεδο φωτεινότητας, γραμμική ή λογαριθμική καμπύλη dimming που μπορεί να ρυθμιστεί μέσω ETS
- Απαλή ή στιγμιαία ενεργοποίηση και απενεργοποίηση, με ρυθμιζόμενη καθυστέρηση
- Διαμόρφωση συμπεριφοράς μετά από επαναφορά ισχύος, ενεργοποίηση/απενεργοποίηση διαύλου, εκφόρτωση μέσω ETS
- Τα κανάλια μπορούν να οριστούν από το ETS ως ανεξάρτητα, παράλληλα ή με λειτουργία αντιγραφής από άλλο κανάλι
- Ένδειξη κατάστασης εξόδων μέσω LED
- Λειτουργίες αποκλεισμού, αναγκαστικής λειτουργίας, φωτισμού κλιμακοστασίου, σκηνής, νύχτας, μετρητή και λογικής για κάθε κανάλι, ρυθμιζόμενες μέσω ETS
- Λειτουργία βοηθητικής εξόδου με ένδειξη κατάστασης μέσω KNX. Χειροκίνητος έλεγχος με κουμπιά μεμβράνης και για τοπικό έλεγχο ON/OFF των καναλιών 1234, ακόμη και σε περίπτωση απουσίας του διαύλου KNX: με σύντομο πάτημα του κουμπιού ενεργοποιείται/απενεργοποιείται το φορτίο, με πάτημα για τουλάχιστον 2 δευτερόλεπτα, το φορτίο αναβοσβήνει κάθε 1 δευτερόλεπτο.
