Ekinex ÆVO KNX Universal I/O – 16 Έξοδοι Ρελέ 16 A και 16 Είσοδοι

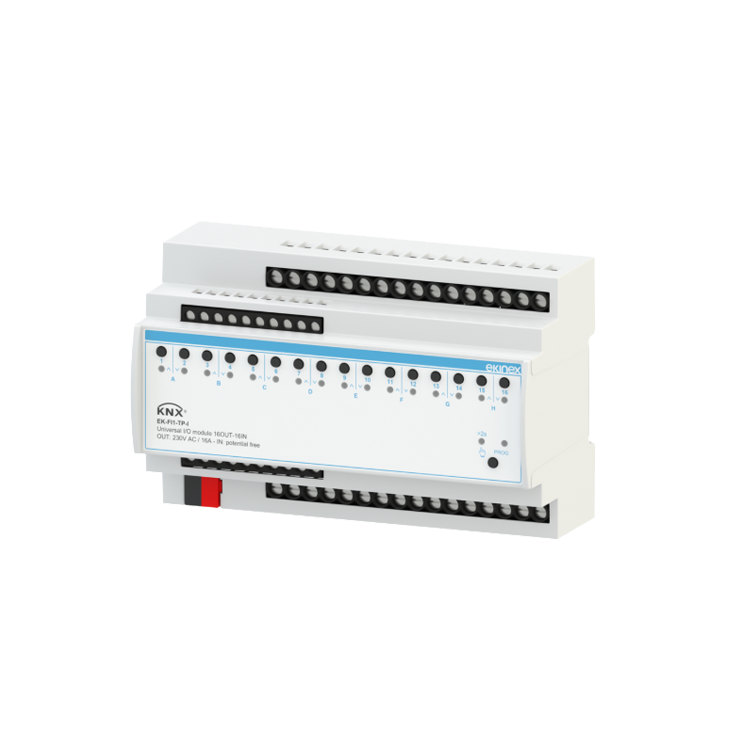

Το Ekinex EK-FI1-TP-I της σειράς ÆVO είναι μια πολυλειτουργική μονάδα εισόδων και εξόδων KNX για τον ολοκληρωμένο έλεγχο φωτισμού, ηλεκτρικών βαλβίδων, ρολών, περσίδων, τεντών, κινητήρων και άλλων ηλεκτρικών φορτίων.
Διαθέτει δεκαέξι ανεξάρτητες εξόδους με bistable ρελέ, επαφές ελεύθερες δυναμικού και ονομαστικό ρεύμα έως 16 A. Οι έξοδοι μπορούν να χρησιμοποιηθούν ανεξάρτητα για τον έλεγχο έως δεκαέξι φορτίων ή σε ζεύγη για τη διαχείριση έως οκτώ μοτέρ ρολών, σκιάστρων ή τρίοδων βαλβίδων.
Η μονάδα διαθέτει επίσης δεκαέξι εισόδους για συμβατικούς διακόπτες, μπουτόν και επαφές χωρίς τάση. Οκτώ από τις εισόδους μπορούν να παραμετροποιηθούν ως αναλογικές για τη σύνδεση αισθητηρίων θερμοκρασίας NTC 10 kΩ και την υλοποίηση λειτουργίας θερμοστάτη σε έως οκτώ ανεξάρτητες ζώνες.
Υποστηρίζονται λειτουργίες σεναρίων, χρονικών καθυστερήσεων, λογικών πράξεων, μέτρησης ωρών λειτουργίας, αυτοματισμού σκιάστρων και ελέγχου θέσης και γωνίας περσίδων.
Η πρόσοψη διαθέτει πλήκτρα χειροκίνητου ελέγχου και LED κατάστασης για κάθε έξοδο. Η συσκευή τροφοδοτείται αποκλειστικά από το KNX bus, χωρίς βοηθητικό τροφοδοτικό, και τοποθετείται σε ράγα DIN καταλαμβάνοντας οκτώ μονάδες πλάτους.
Brand
Manuals Download
- Κωδικός: EK-FI1-TP-I
- Σειρά: Ekinex ÆVO
- Τροφοδοσία: 21–30 V DC από το KNX bus
- Βοηθητική τροφοδοσία: δεν απαιτείται
- Κατανάλωση αναμονής: 10 mA στα 30 V DC
- Κατανάλωση κατά την κίνηση ρελέ: 32 mA
- Κατανάλωση κατά την εκκίνηση: έως 54 mA στα 30 V DC
- Έξοδοι: 16 bistable ρελέ
- Είσοδοι: 16 συνολικά
- Αναλογικές είσοδοι NTC: έως 8
- Μέγιστο μήκος καλωδίου εισόδων: 100 m
- Τοποθέτηση: ράγα DIN 35 mm
- Πλάτος: 8 μονάδες DIN – περίπου 144 mm
- Διαστάσεις: 143 × 90 × 63 mm
- Βάρος: 505 g
- Βαθμός προστασίας: IP20
- Θερμοκρασία λειτουργίας: −5 έως +45°C
- Παραμετροποίηση: ETS5 ή νεότερο
Έξοδοι
Διαθέτει 16 ανεξάρτητες εξόδους με bistable ρελέ και επαφές ελεύθερες δυναμικού. Τα ρελέ διατηρούν την τελευταία τους κατάσταση ακόμη και σε περίπτωση διακοπής της τροφοδοσίας KNX.
Οι έξοδοι μπορούν να χρησιμοποιηθούν ως:
- έως 16 ανεξάρτητα κανάλια φωτισμού, βαλβίδων ή άλλων φορτίων,
- έως 8 ζεύγη για μοτέρ ρολών, περσίδων, τεντών ή παραθύρων,
- έως 8 ζεύγη για μηχανοκίνητες τρίοδες βαλβίδες,
- συνδυασμός ανεξάρτητων φορτίων και κινητήρων.
Ηλεκτρικά χαρακτηριστικά εξόδων
- Ονομαστικό ρεύμα ανά έξοδο: 16(6) A στα 250 V AC.
- Ωμικό φορτίο: έως 4.000 W ανά έξοδο.
- Επαγωγικό φορτίο: έως 1.500 VA ανά έξοδο.
- Φωτισμός LED 90–230 V AC: έως 400 W ανά έξοδο.
- Φορτίο DC: έως 7 A στα 30 V DC / 210 W.
- Μέγιστο συνολικό ρεύμα συσκευής: 96 A.
- Δυνατότητα σύνδεσης διαφορετικών φάσεων σε γειτονικές εξόδους.
- Μέγιστο ρεύμα εκκίνησης: 800 A/200 μs ή 165 A/20 ms.
- Μέγιστο χωρητικό φορτίο: 200 μF.
Είσοδοι
Η μονάδα διαθέτει συνολικά 16 εισόδους:
- 8 αποκλειστικά ψηφιακές είσοδοι,
- 8 είσοδοι παραμετροποιήσιμες ως ψηφιακές ή αναλογικές.
Στις εισόδους μπορούν να συνδεθούν:
- συμβατικοί διακόπτες,
- μπουτόν,
- επαφές χωρίς τάση,
- επαφές συναγερμού ή ασφαλείας,
- παθητικά αισθητήρια θερμοκρασίας NTC 10 kΩ στους 25°C.
Οι είσοδοι υποστηρίζουν λειτουργίες όπως:
- On/Off και αποστολή τιμών στο KNX bus,
- ανάκληση και αποθήκευση σεναρίων,
- χειρισμό dimmer μέσω ξεχωριστού KNX dimming actuator,
- χειρισμό ρολών και κινητήρων,
- ανίχνευση κατάστασης επαφών,
- λειτουργία θερμοστάτη για έως 8 ανεξάρτητες ζώνες,
- 8 ζεύγη εισόδων για διπλά μπουτόν dimmer ή ρολών.
Ενσωματωμένες λειτουργίες
Μέσω ETS μπορούν να διαμορφωθούν:
- καθυστερήσεις ενεργοποίησης και απενεργοποίησης,
- λειτουργία φωτισμού κλιμακοστασίου,
- μπλοκάρισμα και εξαναγκασμένη λειτουργία,
- σενάρια,
- μέτρηση ωρών λειτουργίας και ενέργειας,
- έως 8 λογικές και αριθμητικές λειτουργίες,
- αυτόματη προστασία σκιάστρων από ήλιο, άνεμο, βροχή και παγετό,
- θέση ρολού από 0 έως 100%,
- ρύθμιση γωνίας περσίδων,
- status feedback των εξόδων και των κινητήρων.
