Θωρακισμένο Καλώδιο KNX/EIB για Υπόγεια & Εξωτερική Εγκατάσταση, 1×2×0,8 ή 2×2×0,8 mm, CPR Fca

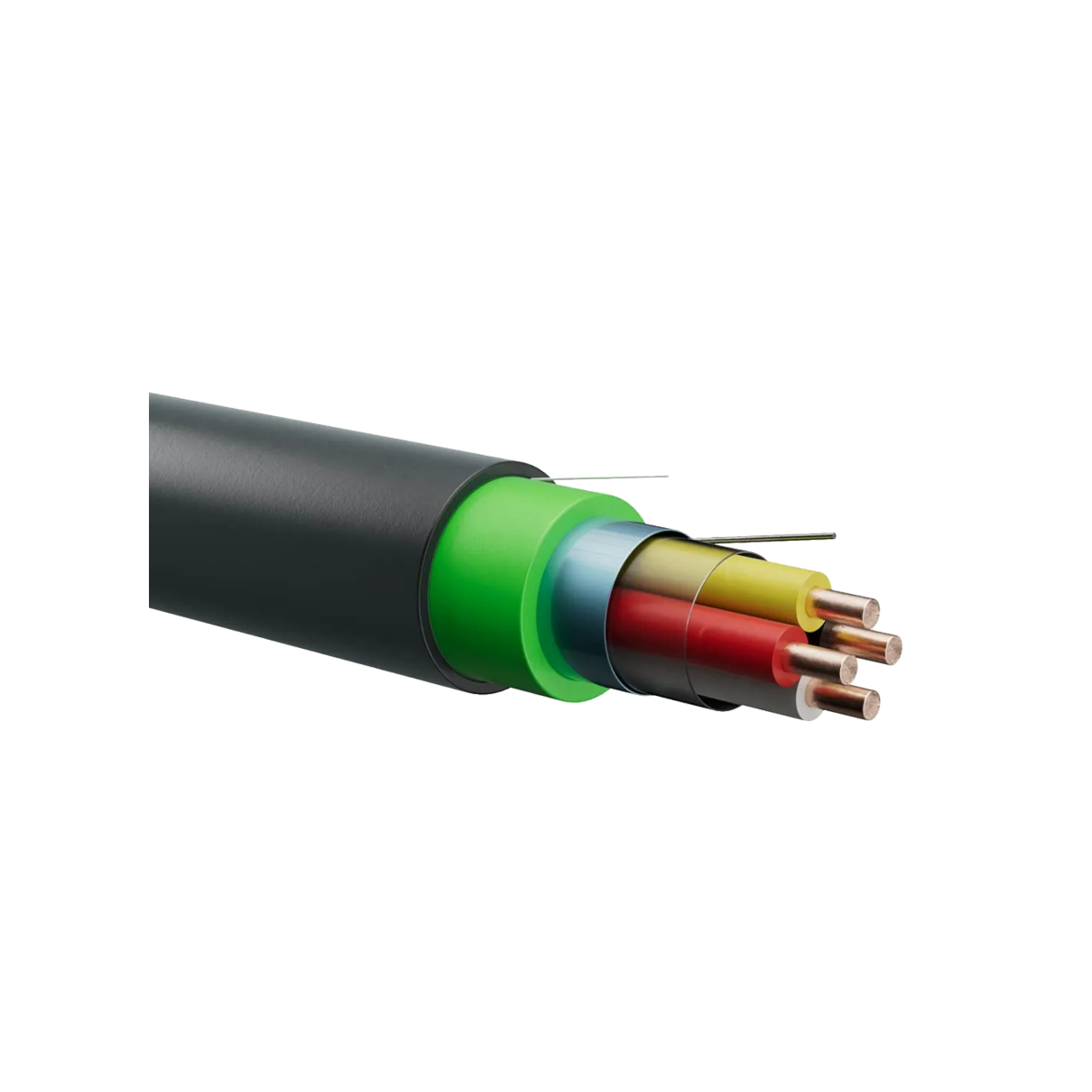

Το Berica Cavi Y(St)Y2Y EIB PE είναι θωρακισμένο καλώδιο bus για εγκαταστάσεις KNX/EIB σε εξωτερικούς χώρους και για υπόγεια τοποθέτηση. Διαθέτει θωράκιση Al/PET, πράσινο εσωτερικό μανδύα και ανθεκτικό μαύρο εξωτερικό μανδύα LSZH PE, προσφέροντας προστασία σε υγρά περιβάλλοντα και σε συνθήκες προσωρινής παρουσίας νερού. Διατίθεται σε έκδοση 1×2×0,8 mm και 2×2×0,8 mm και είναι κατάλληλο για εφαρμογές BMS, φωτισμού, HVAC, σκίασης και γενικότερα αυτοματισμού κτιρίων.
Βασική διαφορά από το Y(St)Y EIB: το Y(St)Y2Y EIB PE διαθέτει δεύτερο εξωτερικό μανδύα PE και είναι κατάλληλο για υπόγεια/εξωτερική εγκατάσταση, ενώ το απλό Y(St)Y EIB προορίζεται κυρίως για σταθερή εσωτερική εγκατάσταση.
Brand
Manuals Download
- Καλώδιο Y(St)Y2Y EIB PE για συστήματα αυτοματισμού KNX/EIB, κατάλληλο για μετάδοση ψηφιακών και αναλογικών σημάτων ελέγχου.
- Σχεδιασμένο για σταθερή υπόγεια και εξωτερική εγκατάσταση, ακόμη και σε υγρά περιβάλλοντα ή σημεία με προσωρινή παρουσία νερού.
- Μπορεί να εγκατασταθεί σε σωλήνες, κανάλια, πλατφόρμες και αντίστοιχα συστήματα όδευσης.
- Επιτρέπεται η κοινή όδευση με καλώδια ισχύος 450/750 V ή 0,6/1 kV σε εγκαταστάσεις με ονομαστική τάση προς γη έως 400 V.
- Διατίθεται σε δύο εκδόσεις:
- B66F01C080PE – 1×2×0,80 mm
- B66F02C080PE – 2×2×0,80 mm.
- Αγωγοί από ανοπτημένο γυμνό χαλκό Class 1, σύμφωνα με CEI EN 60228.
- Μόνωση αγωγών από ειδικό PVC compound.
- Χρώματα αγωγών:
- 1 ζεύγος: Κόκκινο / Μαύρο
- 2 ζεύγη: Κόκκινο / Λευκό / Μαύρο / Κίτρινο.
- Συνολική θωράκιση με Al/PET tape.
- Αγωγός αποστράγγισης από επικασσιτερωμένο ανοπτημένο χαλκό 1×0,40 mm.
- Πρώτος εσωτερικός μανδύας από ειδικό PVC, χρώματος πράσινου RAL 6018.
- Δεύτερος εξωτερικός μανδύας από LSZH PE θερμοπλαστικό υλικό, χρώματος μαύρου RAL 9005.
- Διαθέτει stripping wire για ευκολότερη αφαίρεση του μανδύα.
- Χαμηλή εκπομπή αλογόνων: <22%, σύμφωνα με CEI EN 50267-2-1 / IEC 60754-1.
- Χωρητικότητα αγωγού-αγωγού: <100 pF/m στα 10 kHz.
- Επαγωγή: <0,85 μH/m στα 10 kHz.
- Ονομαστική τάση: 300/300 V.
- Μέγιστη τάση: 330 V.
- Τάση δοκιμής: 4.000 V μεταξύ αγωγού/θωράκισης και νερού.
- Μέγιστη θερμοκρασία λειτουργίας: +70 °C.
- Θερμοκρασία βραχυκυκλώματος: έως +160 °C.
- Ελάχιστη θερμοκρασία εγκατάστασης: 0 °C.
- Ελάχιστη ακτίνα κάμψης: 10 × εξωτερική διάμετρος.
- Κατηγορία πυραντίδρασης CPR Fca.
- Διαστάσεις / βάρος:
- B66F01C080PE – 1×2×0,80 mm: Ø 6,6 mm, περίπου 48 kg/km
- B66F02C080PE – 2×2×0,80 mm: Ø 7,4 mm, περίπου 68 kg/km.
